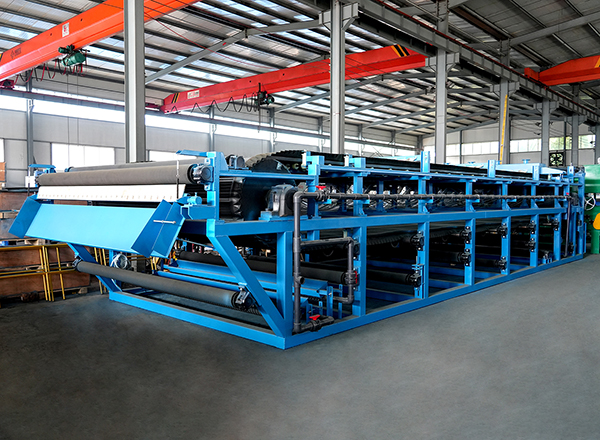

橡胶带式真空过滤机

发布日期：2019-07-26 06:19:05　浏览次数：1976



橡胶带式真空过滤机采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。橡胶带式真空过滤机具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。


橡胶带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修费用低等优点。可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离，尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。


过滤宽度/M		1.3		1.8		2		2.5		3.2		4		4.5
过滤长度/M	N（整数）	过滤面积/m2	重量/T	过滤面积/m2	重量/T	过滤面积/m2	重量/T	过滤面积/m2	重量/T	过滤面积/m2	重量/T	过滤面积/m2	重量/T	过滤面积/m2	重量/T
8	3	10.4	8.3	14.4	12.7	16	14.2	20	20	25.6	26.3
10	4	13	9	18	13.7	20	15.4	25	22	32	28.5
12	5	15.6	10.5	21.6	15.3	24	17.2	30	25.3	38.4	32.9	40	48	54	55
14	6	18.2	11.5	25.2	16.6	28	18.7	35	27.4	45	35.3	56	51	63	57.9
16	7	20.8	12.5	28.8	17.9	32	20.2	40	29.5	51.2	37.7	64	53.6	72	60.8
18	8	23.4	13.5	32.4	19.2	36	21.7	45	31.6	58	40.1	72	56.2	81	63.7
20	9	26	14.5	36	20.5	40	28	50	38.6	64	42.5	80	58.8	90	72
22	10			39.6	21.8	44	30	55	40.9	70.4	51	88	66.6	99	75.2
24	11					48	32	60	43.2	77	53.5	96	69.4	108	78.4
26	12							65	45.5	83.2	56	104	72.2	117	81.6
28	13									89.6	58.5	112	75	126	84.8
30	14									96	61	120	77.8	135	88
A(m)	N＜5	0.2		0.2		0.25		0.25		0.4
	N≥5	0.25		0.25		0.25		0.4		0.4		0.4		0.4
B(m)	N＜5	0.45		0.45		0.45		0.45		0.52
	N≥5	0.45		0.45		0.45		0.52		0.645		0.645		0.645
C(m)	N＜5	1.3		1.3		1.3		1.3		1.6
	5≤N≤9	1.3		1.3		1.3		1.6		1.675		1.675		1.675
	N＞9			1.3		1.3		1.6		1.675		1.975		1.975
D(m)	N＜5	2		2		2		2		2.2
	5≤N≤9	2		2		2		2		2.2		2.2		2.2
	N＞9			2		2		2.2		2.2		2.25		2.25
E(m)	N＜5	1.85		1.85		2		2		2.11
	5≤N≤9	2		2		2		2.11		2.21		2.21		2.21
	N＞9			2		2		2.11		2.21		2.41		2.41
F(m)	N＜5	0.86		0.86		0.86		0.86		1.105
	N≥5	0.91		0.91		0.91		1.105		1.205		1.205		1.205
H(m)	N＜5	2		2		2		2.18		2.6
	5≤N≤9	2.18		2.18		2.18		2.38		3.1		3.1		3.1
	N＞9	2.18		2.18		2.18		2.6		3.1		3.6		3.6
W(m)		1.95		2.45		2.65		3.25		4.15		4.8		5.3

A、可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。

B、过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。

C、整体结构模块化设计，可灵活组装，便于运输和安装。

D、控制系统应用了DCS技术，可实现现场和远程自动控制。
