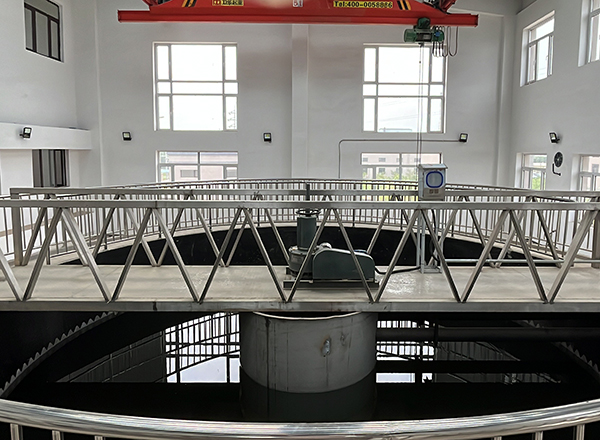

中心传动浓缩机
发布日期:2017-07-02 03:24:48
浏览次数:1015
山东诺坤环保科技有限公司生产的中心传动浓缩机适用于小型辐流式活竖流式沉淀池及浓缩池的机械排泥。中心传动浓缩机 由于采用中心传动悬挂式结构,不需中心支墩,土建结构简化,投资降低。常用池径为3~16m。中心传动浓缩机能进一步分离浓缩池污泥中的自由水分,以减少污泥提及,提高污泥浓度,将浓缩后的污泥排至池外,其结构、土建条件及特点与刮泥机相同,但在刮臂上设有栅条,利于提高沉淀效率。本设备浮渣漏斗取舍根据工艺设计确定。
中心传动浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成,浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成为澄清水,使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续地刮集到池底中心排矿口排出,而澄清水则由浓缩池上沿溢出。中心传动浓缩机适用于选矿厂的精矿和尾矿脱水处理,把20-30%的矿浆提高到40-70%左右,该浓缩机广泛用于煤炭、冶金、化工、非金属选矿、环保等行业。
中心传动式浓缩机分小型(直径为φ1.8~φ20米)与大型(直径可达φ100米以上)两种。小型中心传动式浓缩机(图10-l)由浓缩池、耙架、传动装置,信号安全装置、耙架提升装置、给料装置和卸料装置等组成。
圆柱形浓缩池用水泥或钢板做成,池底稍呈圆锥形或是平的。在池底的中心有一个排出浓缩产品的卸料斗池子上部周边设有环形沿流槽。为了提高浓缩效率.在浓缩池的澄消区下部,沿池的周围装有倾斜板、装设倾斜板后,矿浆就沿倾斜板的空间向斜上方运动,固体颗粒在两块斜板之间垂直沉降,沉降的路程缩短,时间减少,沉降到倾斜板上的微细颗粒团聚在一起,洽倾斜板向下滑,沉降速度加快。装设倾斜板后,也增大了浓缩机的自然沉淀而积。
在浓缩池的中间安有一根竖轴,轴的末端固定有一个十字形耙架,耙架的下画装有刮板。耙架与水平面成8~15°。竖轴由固定在桁架上的电动机经圆柱齿轮减速器、中间齿轮和蜗轮减速器带动旅转。当竖轴旋转时,矿浆沿着桁架上的给矿槽流人池中心的受料筒,并向浓编他的四周流动。矿浆中的固体颗粒渐渐沉降到浓缩池的底部.并被耙架下面的刮板刮入池中心的卸料斗,用砂泵排出。上面澄清的水层就从池上部的环形溢流槽溢出。
在操作过程中,必须注意排料的浓度。浓缩机的过负荷,或是物料非常浓缩的悄况,都会使卸料斗淤塞和耙架纽弯。为了防止浓缩机的过负荷,设有信号安全装置和耙架提升装置。信号安全装置采用水银开关控制器。蜗杆的一端支承于垫圈中,此垫圈为弹簧所支待。当浓缩机负荷过大时,即沉淀物太多而使耙架转动阻力过大时,蜗杆螺纹上所受的压力增大,使蜗杆沿轴向发生移动,压缩弹赞,将垫圈推向右方。垫圈上带一个触头,使之与偏心的水银开关座相触。开关座上固定着三个不同倾角的水银开关。其中最下面的开关控制提升.电动机使耙架下降;中间开关控制提升电动机使耙架上升;上面的开关控制传动部分主电动机。
